Иногда при работе в командировках приходится пользоваться ноутбуком не оснащенным встроенным 3G модемом. Выручает  USB модем. Однако возникает следующая проблема, сигнал почему-то не всегда  сильный, а при снижении силы сигнала падает и  скорость работы в интернете. Работа на различных рабочих местах показала, что на работу модема влияет материал поверхности стола, наличие экранирующих металлических предметов в комнате. Иногда буквально передвинув ноутбук на 5-15 см улучшается скорость работы модема. Теория распространения радиоволн подсказывает,  что наилучшие условия приема и передачи радиоволн антенной возникают при отсутствии на расстоянии до 5-10 длин волн  электропроводящих предметов, а  более удаленные крупные  проводящие предметы смогу изменить диаграмму передачи и приема. Кроме того пользователи  USB модемов и флешек не раз при неудачном перемещении ноутбука или предметов   рядом с ноутбуком нарушали USB соединение.  Для улучшения работы модема и сохранения мобильности ноутбука на рабочем столе  сконструирован короткий жесткий удлинитель для USB модема.

1. В качестве основы удлинителя взят USB фонарик. Наконечник со светодиодом легко снимается и удаляеется.

2. С помощью канцелярского ножа разрезается штекер USB разъема и получаем доступ к контактам разъема. Паяльником удаляем провода от разъема. Вытягиваем провода из трубки  удлинителя, вытягиваем проволоку жесткости.

USB фонарик

USB фонарик

Разрезаем оболочку

Разрезаем оболочку

Вскрытая оболочка

Вскрытая оболочка

3. Укорачиваем трубку своими руками до 13 — 15 см. Готовим 4 тонких проводника длиной 20-25 см. Укорачиваем  проволоку жесткости до 17-20 см.  Готовим 4 тонких проводника длиной 20-25 см. Вставляем в трубку четыре проводника.

Заводим проводники

Заводим проводники

4. Формируем загиб на конце проволоки для надежной поддержки модема. Вставляем в трубку проволоку жесткости. Если проводники затягиваются с трудом, то удлинитель долго не проживет и со временем возможен обрыв проводников при изгибе удлинителя. В таком случае лучше подобрать трубку большего диаметра, чтобы проволока жесткости и проводники помещались свободно.

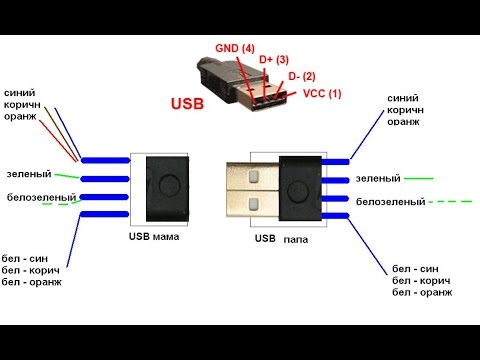

5. Припаиваем проводники к разъему. Для соединения экранов используем проволоку жесткости,  прикручивая к концам кусочки медной проволоки.

6. Приемное гнездо для модема сделано из переходника для мыши PS/2 — USB. Корпус с одной стороны разрезается ножом, извлекаются залитые термоклеем разъемы и освобождается USB гнездо путем прогрева.  Припаиваем проводники к разъему. Важно , особенно подачи питания. Можно упростить задачу, припаивая проводники к соединенным вместе разъемам.

Переходник PS/2 - USB

Переходник PS/2 — USB

Вскрытие переходника

Вскрытие переходника

Освобождение контактов

USB гнездо

Пятый проводник

Разъемы совмещены

7. После припаивания проводников можно проверить работоспособность удлинителя на флешке. Если компьютер видит флешку, собираем удлинитель. Штекер к компьютеру собираем на клею или просто стягиваем изолентой, при сборке аккуратно выкладываем проводники и проволоку жесткости, взаимных замыканий не должно быть!

8. Гнездо для подключения модема заливаем в корпусе термоклеем.

Разъемы припаяны

Разъемы припаяны

Заделка штекера

Заделка штекера

USB удлинитель

USB удлинитель

3G модем

3G модем

9. Собранный самодельный удлинитель проверяем тестером, первое подключение проводим на флешке. Если все работает подключаем модем.

Ноутбук кроме улучшения пользовательских свойств  изменил и внешний вид с подключенным к удлинителю модемом.
