Навесное оборудование для мотоблока Нева дает возможность намного расширить его функции. С его помощью мотоблок может пахать, боронить землю, перевозить грузы и даже убирать территорию.

При помощи компактного дополнительного оборудования нехитрый садовый механизм превращается в удобного и многофункционального помощника. Выбор оборудования к мотоблоку Нева довольно широк, чтобы можно было выбрать и купить вариант для самых разных работ.

Содержание

Виды навесного оборудования

Навесное оборудование различается по сфере применения. Можно классифицировать его по сфере применения, для:

  • обработки почвы – обычно это фрезы для увеличения ширины вспашки, грунтозацепы или колеса с грунтозацепами, плуг и окучник;
Картофелесажалка для мотоблокаКартофелесажалка для мотоблока
  • посадок применяются специальные сажалки, например, картофелесажалки, представляющие собой бункер на колесах;
  • сбора урожая применяются устройства для выкапывания корнеплодов, например, картофелекопалки;
  • скашивания травы разработаны косилки, которые различаются, в свою очередь, на роторные с вращающимися дисками для обработки грубой растительности и ножевые;
  • уборки применяются щетки и ;
  • перевозки грузов используются тележки, для крепления которых требуются сцепки.
  • также можно упомянуть специальные утяжелители на колеса и на корпус, которые повышают тяговое усилие мотоблока за счет увеличения веса.

Для мотоблока Нева разработаны несколько видов навесного оборудования: это плуги, окучники, картофелевыкапыватели, сцепки для них, грунтозацепы, тележки, снегоуборщики, щетки, лопаты-отвалы и утяжелители.

Более подробно о навесном оборудовании для мотоблока Нева смотрите на видео:

Фрезы

В комплекте с мотоблоком Нева идут 8 фрез диаметром 36 см для рыхления земли глубиной 20 см с шириной полосы 120 см. Однако эти фрезы имеют один недостаток — они функциональны при условии работы с уже обработанной землей.

Если же грунт нетронутый или не обрабатывался хотя бы год, их функциональность резко падает и они быстро ломаются. Поэтому при покупке мотоблока сразу необходимо рассмотреть возможность приобретения дополнительного навесного оборудования. Самые востребованные механизмы для начинающего фермера — плуг и окучник.

Плуг

для мотоблока Нева — пожалуй, самое важное оборудование для фермера. Он применяется для вспашки грунта, нарезания борозд. Его конфигурация позволяет разрезать пласты и переворачивать слой грунта. Качество плуга зависит от стали, из которой он изготовлен, от его геометрии, формы лемеха и даже конструкции пятки.

ПлугПлуг

Для монтажа плуга требуется сцепка, которая может регулировать его положение в 3 плоскостях. Для Невы выпускаются модели плугов со сцепками и без сцепки. Навесной плуг П 1 20/3 работает на глубине до 215 мм, ширина полосы — 220 мм. Весит такая модель 7,8 кг и имеет габариты 535 мм до 310 мм до 400 мм.

Также в продаже можно найти плуг Н и модель ПНС-СН.

Можно использовать и оборотные плуги. Особенностью этого типа оборудования являются 2 корпуса, которые позволяют обрабатывать грунт без пропусков. Оборотный плуг обычно устанавливается на тяжелые мотоблоки, поэтому, если у Невы не хватает веса для его установки, можно воспользоваться утяжелителями.

Грунтозацепы

Чтобы мотоблок мог глубже заходить в грунт и не пробуксовывать, на него монтируют специальные металлические колеса с грунтозацепами. Они устанавливаются для окучивания почвы, прополки, вспашки, для выкапывания корнеплодов.

Конфигурация грунтозацепов способствует эффективной работе и исключает опрокидывание агрегата при высоких мощностях. Мотоблок с грунтозацепами перемещается по рыхлой почве легко и эффективно. Колеса КМС весят по 12 кг каждое, выпускаются диаметром по 460 мм, шириной по 215 мм.

ГрунтозацепыГрунтозацепы

Для окучивания предназначены металлические колеса КУМ диаметром 700 мм, а толщиной 100 мм. Каждое колесо КУМ весит 15 кг. Также для окучивания применяются колеса К-Т диаметром 680 мм, шириной культивации 90 мм. Каждое колесо К-Т весит по 10 кг. Для Невы могут подойти грунтозацепы Ф 340х110, где ширина — 110 мм, а высота — 340 мм.

Окучник

Окучник представляет собой металлическую раму на опорных колесах, с присоединенными к ней ротационными боронами. Это эффективный инструмент, который помогает формировать борозды под посадку. используются для подсыпания грунта к корням, рыхления почвы, борьбы с сорняками.

Окучники можно иногда использовать как фрезу и как плуг. Для Невы разработано несколько видов окучников: однорядный ОН2/2, двухрядный СТВ, двухрядные ОНД без сцепки и со сцепкой.

Окучники ОНД обрабатывают грунт глубиной до 220 мм, остальные модели глубиной до 200 мм. Двухрядные окучники имеют регулируемую ширину междурядий от 400 мм до 700 мм. Приобретая окучники следует обратить внимание, что двухрядные имеют вес от 12 кг до 18 кг и довольно внушительные размеры.

ОкучникОкучник

Однорядный окучник более компактный, весит всего 4 с половиной килограмма и имеет габариты 540 мм на 170 мм на 445 мм.

Картофелекопалка

Картофелекопалка – один из наиболее востребованных у населения типов навесного оборудования. Она способна намного повысить эффективность сбора урожая. Иногда садоводы пробуют выкапывать корнеплоды плугом, однако при этом их некоторая часть портится.

Автокран Ивановец на 25 тонн является продуктом новейших разработок в сфере создания специальных машин для перемещения и монтажа разнообразных конструкций, а также одним из экземпляров, ставших объектами глобальной модернизации. Автокран тонн — мощность и надежность.

Перекопка грядок требует огромного количества сил, а также занимает продолжительное время. Мотоблок Texas — это надежность и европейское качество.

Снегоходы являются незаменимым видом личного транспорта в северных областях. все о прекрасном японском снегоходе Ямах.

Картофелекопалка бережно и аккуратно переворачивает грунт и поднимает картофель без повреждений на поверхность. Кроме картофеля оборудование поможет собрать урожай свеклы, лука, чеснока. Глубина и скорость выкапывания могут регулироваться перед началом работ.

Навесной картофелевыкапыватель КНМ обрабатывает грунт глубиной до 22 см, с шириной полосы 25 см. При весе всего в 5 кг, картофелевыкапыватель имеет размеры 560 мм на 370 мм на 540 мм.

КартофелекапалкаКартофелекапалка

Также для Невы подойдут универсальные картофелекопалки: для легких грунтов КВ3, для тяжелых — КВ2. КВ-2 меньше, легче, чем КНМ, охватывает за раз большую площадь грунта. Он имеет ширину захвата грунта — 30 см, весит 3 кг и имеет размеры — 540 мм на 300 мм на 445 мм.

Картофелесажалка

поможет клубни посадить равноудаленно на нужную глубину. Составными частями этого агрегата являются бункер, и ложечно-дисковые аппараты для посадки. В каждом бункере шнеки подают клубни на посадку к аппаратам высаживания, а также находятся встряхиватели. Шаг высадки клубней регулируется.

Сцепка

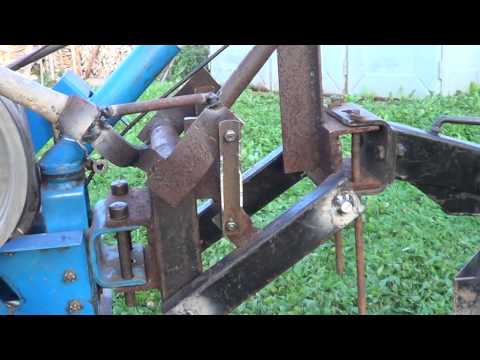

Чтобы закрепить любое навесное оборудование на мотоблок потребуется обязательно сцепка. Сцепкой может быть оборудован сразу механизм или её можно приобрести отдельно. У каждого мотоблока свой конкретный сцепной механизм, как и у мотоблока Нева.

Есть сцепки разработанные специально для навешивания конкретного типа оборудования: например, сцепки для плуга Н и окучника СТВ и сцепка для плуга ПНС-СН и окучника ОНД.

СцепкаСцепка

Для прочих механизмов подойдут сцепка База и сцепка СВ1/1. Первая довольно компактна и весит всего 2 с половиной килограмма. Её размеры 220 мм на 130 мм на 200 мм. Она применяется только для навесного оборудования. Вторая сцепка массивнее, весит 3,6 кг и имеет размеры 435 мм на 130 мм на 175 мм.

Кроме плуга, окучника, картофелевыкапывателя она может работать с рамой с двумя замками.

Тележка

Рано или поздно каждый владелец мотоблока задумывается о покупке тележки или прицепа, для перевозки всевозможных грузов. — это металлическая конструкция на колесах самосвального или обычного типа. Для Невы разработаны следующие виды тележек:

  • одноосная самосвальная;
  • двухосная шасси;
  • ТПМ;
  • ТПМ-М.

Одноосная самосвальная тележка может перевезти 250 кг, сама же весит 56 кг. Двухосная тележка может перевезти 500 кг, сама весит всего 40 кг. Размеры кузова у этих двух моделей одинаковы: 1100 мм на 900 мм и высота борта — 350 мм.

Одноосная тележкаОдноосная тележка

Тележка ТПМ может перевезти до 250 кг и имеет размер кузова 1330 мм на 1110 мм на 300 мм. Тележка ТПМ-М способна перевезти всего до 150 кг и имеет размеры кузова 140 мм на 825 мм на 250 мм. Первая весит 110 кг, вторая модель — 85 кг.

Косилка

может потребоваться не только для заготовки сена домашнему скоту, но и для создания ровно остриженного газона на своем приусадебном участке. Приспособление комплектуется несколькими ножами, Вручную или при помощи электропривода можно отрегулировать высоту реза травы.

Для мотоблока Нева специально разработана косилка КР 05. Она способна скосить за один проход полосу травы шириной 56 см, двигаясь по участку со скоростью 0,2-0,4 м/сек и обеспечивая высоту среза до 4 см. Косилка весит 30 кг.

КосилкаКосилка

Также можно рассмотреть вопрос приобретения ножевой косилки КН1,1, которая может скосить за проход полосу травы шириной в 1 100 мм, оставляя высоту среза до 4 см. Эта косилка двигается со скоростью 3,6 км/час и имеет вес 45 кг. Можно рассмотреть роторные косилки.

Роторная косилка Заря за проход обрабатывает полосу травы шириной до 80 см и может скосить 0,15 гектар в час. Роторные косилки более эффективны, но ножевые на порядок маневреннее, позволяя аккуратно прокашивать участки между деревьями и кустами.

Прочее дополнительное оборудование

Мотоблок можно использовать для уборки как летом, так и зимой. Для этого нужно только приобрести специальное уборочное оборудование. Роторная щетка для мотоблока Нева ЩРМ позволяет со скоростью 1 м в секунду подмести любую территорию шириной захвата до 880 мм.

Справится щетка с пылью, жухлой листвой, мусором и даже свежевыпавшим снегом. Если нужно передвинуть кучу песка или сугроб, можно навесить лопату отвал, которая может захватить территорию шириной до 1 000 мм.

Когда снега навалило много, следует воспользоваться шнекороторным снегоуборщиком , который перемелет даже обледеневшие участки. Снег отбрасывается на расстояние до 5 м.

19-килограммовые утяжелители помогут утяжелить мотоблок для обеспечения большего тягового усилия. Не лишним будет приобрести для Невы и адаптер с сиденьем, который существенно облегчит управление.

Особенности

Навесное оборудование для моделей Нева МБ-2 особенно не отличается от оборудования для базовых моделей. В любом случае базовое оборудование намного проще переделать для этих моделей мотоблока, чем механизмы от других брендов.

Мотоблок Нева МБ-2Мотоблок Нева МБ-2

Поэтому, приобретая навесное оборудование для мотоблоков Нева МБ 2, можно купить любое оборудование подходящее к мотоблокам этого бренда.

Многие виды оборудования можно переделать для Невы из оборудования для мотоблоков других брендов. А некоторые агрегаты можно сделать своими руками.

Самодельное навесное оборудование для мотоблока Нева можно сделать буквально из подручных материалов, которые ест в любом фермерском хозяйстве или на дачном участке: обрезков труб, прутьев, обрезков металлического листа. Основное, что может потребоваться для работы — сварочный аппарат.

Например, как сделать грабли. Косилку к мотоблоку можно купить, но после скоса травы, она останется лежать на участке. Убрать траву можно вручную, а можно за пару тройку часов сделать грабли для мотоблока. Для изготовления граблей потребуется сварочный аппарат, металлическая труба и прутья в форме полуколец.

Самодельные граблиСамодельные грабли

Прутья привариваются по всей длине трубы.

Также, особой сложности не представляет изготовление простейшей картофелекопалки. Самая простая самодельная картофелекопалка похожа внешне на окучник. Её принцип действия несложен: она устанавливается сзади мотоблока и, заглубляясь до 18 см, подрывает картофельный ряд ножом-лопатой.

Грунт просыпается через проволочные пруты приваренные сзади, а картошка остается на поверхности грунта.

Для её изготовления из металлического листа толщиной 0,3 см следует вырезать заготовку лопаты-ножа, сразу обточив острые углы, чтобы при работе не повреждать клубни. Затем заготовка сгибается таким образом, чтобы получилась форма ковшовой лопаты.

К ней привариваются прутья диаметром 0,8 см через каждые 2-3 см, длиной до 40 см. Дальше берем стальную полосу толщиной 0,1 см и из неё изготавливаем Т-образный держатель копалки с крепежными отверстиями, чтобы регулировать глубину копания. Держатель снизу привариваем к лопате-ножу, а сверху к лучу.

Используя навесное оборудование, мотоблок можно превратить в универсальное устройство. Любые виды навесного оборудования, которые сейчас можно найти в продаже, позволяют использовать мотоблок для самых несвойственных, на первый взгляд, целей — например, уборки снега зимой.

Для уменьшения затрат всегда можно сделать навесное оборудование своими руками. Для этого достаточно только найти чертежи в интернете.
