> > Муфты соединительные переходные 3 СПТп 10 кВ

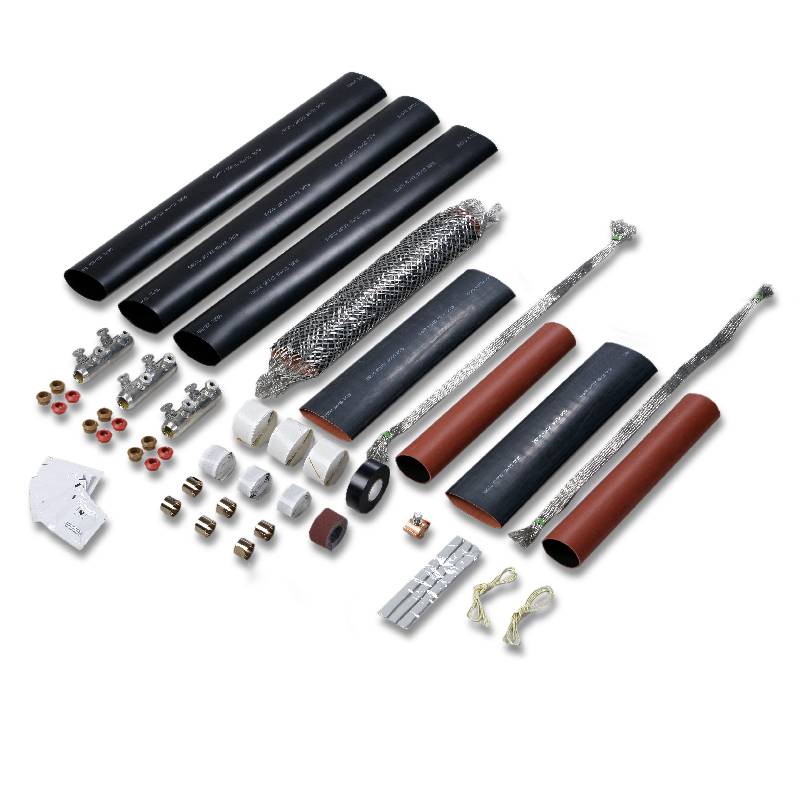

Муфты соединительные переходные термоусаживаемые 3 СПТп-10 кВ для 3-х жильного кабеля с бумажной изоляцией, на одножильный кабель с изоляцией из сшитого полиэтилена с болтовыми соединителями (М) и без (ТУ 3599-006-01394461-08)

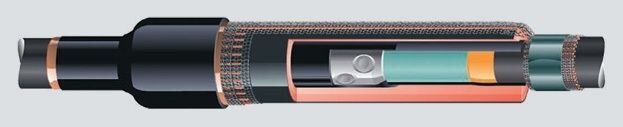

1. Кабель с бумажной или пластмассовой изоляцией   10. Платина выравнивания эл. поля
2. Лента герметик                                                         11. Болтовой соединитель
3. Металлическая оболочка                                          12. Манжета толстостенная изол.
4. Экран медный                                                          13. Трубка изолирующая
5. Перчатка изолирующая                                            14. Межфазный заполнитель
6. Изолирующие трубки                                                15. Экранирующая манжета
7. Экран проволочный от кабеля из сшитого                  16. Платина выравнивания эл. поля
   полиэтилена                                                               17. Перчатка герметизирующая
8. Стеклолента для бандажа                                          18. Кабели с изол. из сшитого полиэтилена
9. Труба внутренняя

ОПИСАНИЕ, НАЗНАЧЕНИЕ
   Соединительная переходная муфта 3 СПТп 10кВ предназначена для соединения трехжильного силового кабеля с бумажной и пластмассовой изоляцией с тремя одножильными экранизированными кабелями с изоляцией из сшитого полиэтилена напряжением до 10 кВ переменного тока частотой 50Гц.
   Соединительная переходная кабельная муфта 3 СПТп-10 кВ применяется для кабелей, проложенных в грунте, тоннелях или кабельных коллекторах без ограничения разности уровней прокладки. Термоусаживаемый материал, составляющий основу муфты 3СПТп-10 кВ, обеспечивает полную герметизацию конструкции и высокие изоляционные показатели. Муфта соединительная переходная СПТп 10кВ для кабелей с бумажной изоляцией обладает высокой механической прочностью, стойкостью к химическим воздействиям и агрессивному воздействию окружающей среды.
   Цена на муфты переходные соединительные типа 3 СПТп-10кВ зависит от сечения жил кабеля.

Пример расшифровки обозначения муфты 3 СПТп 10 (70-120)М (МКС):
3 - количество жил кабеля;
С - соединительная муфта;
П - переходная;
Т - термоусаживаемая;
п - наличие перчатки;
10 - рабочее напряжение (до 10кВ)
(70-120) - сечение жил кабеля;
М - в комплект поставки входит болтовой соединитель

         МУФТА СОЕДИНИТЕЛЬНАЯ 3 СПТп 10 ЦЕНА

Муфта/Типоразмер Рабочее
напр., кВ
Сечение жил
кабеля, мм2
Кол-во компл.
в упаковке
Цена компл.
с НДС ,руб.
3 СПТп 10(70-120)

6-10

70,95,120

1



3 СПТп 10(70-120)М

6-10

70,95,120

1



3 СПТп 10(150-240)

6-10

150,185,240

1



3 СПТп 10(150-240)М

6-10

150,185,240

1




(М) в комплект поставки входит
