Печь — традиционный отопительный прибор для загородного дома. Испокон веков она согревала дома, создавая уют и комфорт. На печи спали и готовили еду. Она была не просто многофункциональным устройством, а настоящим сердцем любого жилища. Сегодня в сельских домах печи остаются востребованным и популярным способом отопления. Сложить своими руками отопительно-варочную печь из кирпича можно, если иметь некоторые навыки печного дела.

Шведка — лучшее решение

Пожалуй, лучшей варочно-отопительной печью на протяжении веков остается шведка.

Обратите внимание! По своей конструкции она значительно проще русских печей, но по КПД, эффективности и многофункциональности ничуть ей не уступает.

В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка.

Отопительные приборы этого типа имеют немалые преимущества:

  • Универсальность. Шведка — в полном смысле слова универсальная печь. Нет ни одной такой функции, которая была бы не под силу шведским печам.
  • Компактность. По сравнению с русскими печами шведки отличаются небольшими размерами. Они не занимают много пространства, экономят полезную площадь и при этом показывают КПД, свойственный массивным печным конструкциям.
  • Простота. Человеку, не являющемуся квалифицированным печником, построить русскую печь просто не под силу. Совершенно иначе обстоит дело со шведкой. За основу можно взять готовый проект и порядовку, чтобы в результате получить уникальный отопительный прибор, соответствующий конкретным условиям эксплуатации.

Материалы для кладки

Одна из особенностей шведских печей — требовательность к качеству материалов. Сложить эффективную и надежную шведку «из того, что было» не получится, но если не экономить на материалах, результат будет великолепным. Как правило, печь кладется из хорошо просушенного керамического кирпича. Вокруг топки можно применять шамот, но это не является обязательным требованием.

Две функции в одной

Отопление и приготовление пищи

Не обойтись в строительстве и без качественных металлических элементов. Для воплощения в жизнь простейшего проекта шведки потребуется:

  • Дверки для топки и поддувала.
  • Чугунные колосники.
  • Задвижки.
  • Чугунная варочная плита.
  • Стальная полоса и уголок.

Раствор для кладки можно купить готовым или сделать его своими руками из речного песка и глины.

Кладка шведки

В целом кладка отопительно-варочной шведской печи не отличается от сооружения других печных конструкций. Начинать работу стоит с подготовки места — оно для шведских печей выбирается либо в простенке между кухней и комнатой, либо в углу у двух смежных стен. Стены обязательно должны быть защищены от воздействия высокой температуры. Для этого их облицовывают любым огнеупорным материалом, например, керамической плиткой.

Работа над любой печью начинается с подготовки фундамента. В зависимости от конструкции отопительного прибора фундамент может отличаться, но в любом случае он должен быть надежным, чтобы выдержать немалый вес. Выполняют его в котловане, размер которого превышает габариты будущей печи не менее чем на 10 см. Достаточно котлована глубиной около 30 см, чтобы обеспечить надежность и безопасность конструкции.

Схема кладки

Порядовка Шведка

На дно котлована послойно укладывается щебень и битый кирпич. Слои тщательно утрамбовываются и заливаются цементной смесью. После затвердевания бетона вровень с полом прокладывается слой гидроизоляции. На осыпающихся грунтах стоит сделать опалубку, которая убирается после полного застывания цементной смеси. Важно, чтобы поверхность фундамента была ровной и располагалась строго горизонтально.

Фундамент готов, и можно класть печку. Кладка выполняется в соответствии с выбранной порядовкой. Универсальность шведок породила огромное количество порядовок. Подходящий вариант выбирается в зависимости от конкретных условий и архитектурных особенностей дома.

Несмотря на разнообразие схем для кладки есть ряд правил, которых нужно всегда строго придерживаться.

Правила кладки

  • Если в порядовке предусмотрены технологические пустоты, они могут быть заполнены битым кирпичом. Дымовые каналы не стоит делать с прямыми углами. Лучше, если все углы будут скруглены. Это обеспечит нормальное передвижение дымовых газов в печи.
  • В ходе кладки обязательно нужно контролировать вертикаль угловых кирпичей. Даже малейшее отклонение приведет к тому, что печь будет крениться. Это не только эстетическая проблема — о степени надежности и эффективности кривой печи остается только догадываться. Маяками при кладке являются угловые кирпичи.
  • Для обеспечения хорошей адгезии кирпичи перед кладкой обязательно смачиваются водой. Нельзя ждать высыхания кирпича. Сразу после смачивания его необходимо использовать в кладке.
  • В местах установки металлических элементов должны быть предусмотрены деформационные швы. Шов в месте установки дверок лучше армировать стальной проволокой. В противном случае велик риск, что дверка просто выпадет в процессе эксплуатации печи.
  • Полностью сложенная печь должна хорошо просохнуть. Первая топка проводится после просыхания кладки, а затем протапливать печку нужно примерно 2 недели.

Универсальная шведка — модификации печи

Универсальная конструкция

Все включено

Универсальность шведский печей привела к тому, что на основе этой простой и эффективной конструкции было создано множество модификаций. Шведки представлены следующими типами:

  • Пристенные.
  • Угловые.
  • Островные.
  • Встроенные.

Печь может иметь разное расположение духовки, полку и встроенные ниши. К ней может пристраиваться лежанка или камин. В последние годы появились модификации шведок со встроенным водяным контуром.

Это только часть вариантов, которые могут быть построены на основе классической конструкции.

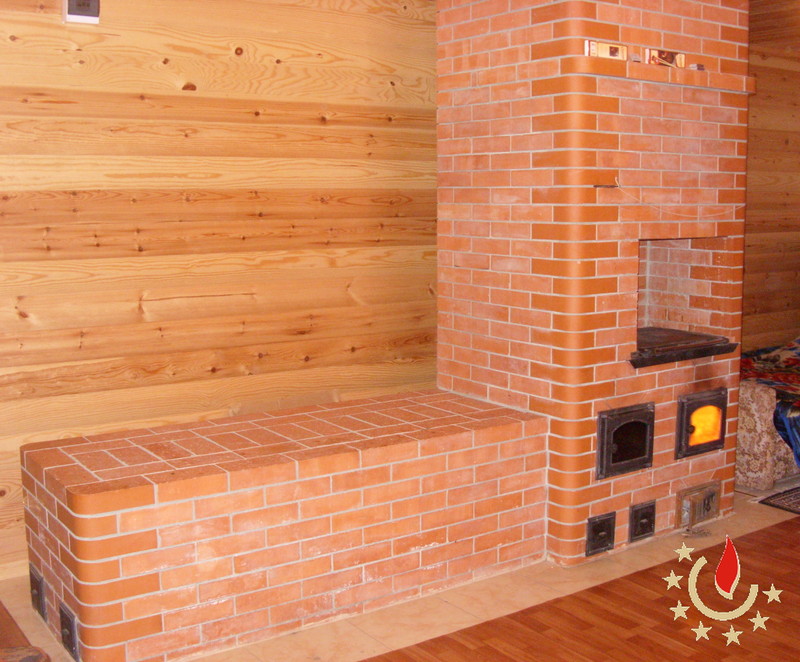

Шведка с лежанкой

Шведка с лежанкой — один из самых интересных и удобных вариантов. Наличие лежанки характерно для русских печей. Классическая шведка ее не имеет. Тем не менее, построить подобную модификацию можно без труда своими руками. Началом кладки, как обычно, является обустройство фундамента. Сама кладка также не имеет особых отличий от традиционного варианта. Сделать отопительно-варочную печь с лежанкой, способной долгое время сохранять тепло, позволяет колпаковая конструкция. Для этого по мере формирования дымовых каналов выполняется футеровка, которая постепенно сужается кверху, образуя колпак или купол.

Еще одна особенность таких печей — наличие технологических пустот, заполняемых, как правило, песком. Песок в пустоты можно и не засыпать, поскольку это не является обязательным требованием. Но все же рекомендуется сделать это, так как песок является хорошим аккумулятором тепла, что немаловажно для лежанки. В отличие от традиционной русской печи, сложить шведку с лежанкой значительно проще, но по полезному воздействию последняя ничуть ей не уступает.

Шведка с камином

Такая печь и накормит и обогреет

По мотивам русской сказки

Шведка с камином — еще одна очень интересная вариация традиций. Камин всегда был атрибутом аристократизма, но он имеет один существенный недостаток — наличие открытой топки и прямого дымохода делает его плохим отопительным прибором. Камин греет, лишь пока горит, так как дымовые газы уходят в трубу, не успев отдать свое тепло. КПД каминов крайне низкий. Объединение в одной конструкции теплой и эффективной шведки, а также роскошного камина позволило получить уникальный отопительный прибор — многофункциональный и интересный.

При кажущейся неожиданности решения возвести шведку с камином очень просто. Для ее создания своими руками не требуется серьезных навыков печника, как, например, при строительстве классического камина. Сама печь строится в соответствии с выбранной порядовкой. Отличие заключается в наличии каминной решетки. С этой целью примерно с пятого ряда выполняется кладка стенки с напуском. В этой части и будут объединяться классическая отопительно-варочная печь и камин. Полка камина может быть любой высоты.

В такой конструкции, по сути, объединяются два совершенно разных отопительных прибора, имеющих общий дымоход. Они должны иметь индивидуальные задвижки, чтобы была возможность закрыть их во время топки любой из частей. Минимальное сечение дымохода составляет 130×260 мм.

Заключение

Отопительно-варочные кирпичные печи отличаются огромным разнообразием. Шведка — это только один из возможных вариантов, и даже он может быть воплощен в разных модификациях. Несмотря на появление современных высокоэффективных и экономичных отопительных приборов печное строительство не теряет своей популярности. Ни один самый современный и технологичный котел со всеми удобствами никогда не сможет заменить старую добрую печь с ее теплым семейным уютом.
