Теплица из металлопрофиля, своими руками построенная – самый прочный, экономичный, надежный и популярный вид конструкций для выращивания растений в закрытом грунте. Такие изделия при должном уходе долговечны, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье пойдет речь о том, как сделать теплицу из профиля своими руками, подскажем, как выполнить чертеж, какие размеры целесообразны, какой материал выбрать, как согнуть, чем крепить, какой вид крыши более практичен для постройки.

Теплица из металла – что важно для проектирования

Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:

  • Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
  • Профильная квадратная, прямоугольная труба из металла, с ребром 2020, 2040, 2060 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
  • Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
  • В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.
Металлическая теплица под стекло

На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа

Совет: Чтобы теплица своими руками из профиля изготовленная прослужила долгий период, лучше купить оцинкованные изделия, цена на них дороже чем на обычный металлический, но и появление ржавчины маловероятно, если при строительстве не нарушен защитный слой.

Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.

На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

Конструктив

Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.

Стеклянная теплица на металлокаркасе с открывающейся крышей

Металлическая теплица под стекло с открывающейся крышей

Как согнуть металлический профиль для теплицы

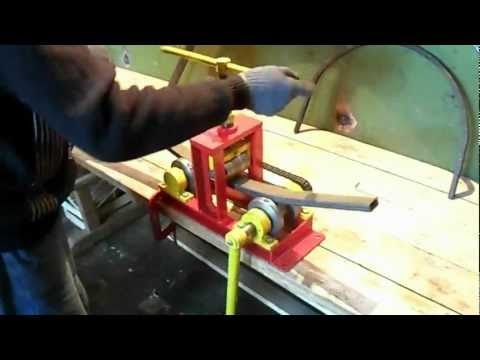

Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.

Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.

Размеры

Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля.

Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.

Проект металлического каркаса арочной теплицы

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.

Эскиз односкатной теплицы на металлокаркасе

Односкатное сооружение – идеально для пристройки к дому

Полезно знать: Длину ската можно рассчитать по теореме Пифагора: квадрат гипотенузы равен сумме квадратов катетов, а напротив угла в 30о лежит катет равный половине гипотенузы.

Фундамент

Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.

Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:

  • залить монолитно-бетонную;
  • установить блоки и скрепить их;
  • выложить из камня, красного кирпича;
  • сделать из бруса 100100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
  • воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
  • надежным станет и основание из швеллера.

Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:

  • слой щебня – 100-200 мм;
  • песчаник – 100-200 мм, трамбуется;
  • застилается рубероид;
  • внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.
  • устанавливается опалубка;
  • заливается бетон, штыкуется, выравнивается горизонталь;
  • через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.
Устройство ленточного фундамента под металлическую теплицу

Высота ленты обязательно должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли убережет металл от коррозии

Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 5050 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.

Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.

Установка металлокаркаса теплицы на фундамент из бруса

Фундамент из бруса под металлокаркас

Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению

Проект металлической теплицы рекомендуется взять готовый, типовой, в нем рассчитана эргономика, размеры, нагрузки. Для простых сооружений самостоятельный чертеж не составит труда. Далее предложим поэтапную инструкцию, как делается теплица из алюминиевого профиля своими руками, но в данной конструкции допустимо использовать и стальной профиль.

Чертеж каркаса из металлопрофиля для дачной теплицы

Чертеж теплицы из профиля для гипсокартона, для усиленных конструкций рекомендуется вместо диагоналей установить поперечники с шагом 50 см

Изучив чертеж понятно, что вся теплица состоит из нескольких узлов:

  • торец с укосами для крыши с дверью;
  • глухой торец с укосами под крышу;
  • боковые стены – прямоугольники, состоящие из вертикальных стоевых и поперечников для жесткости;
  • торцы стянуты между собой длинным поперечным металлическим профилем – конек;
  • 2 поперечника на середину скатов, между ними перпендикулярно устанавливаются ребра — стропила;
  • обшиваем каркас поликарбонатом, пленкой.
Совет: Скаты крыши по сути представляют собой прямоугольники, их лучше собрать на земле, поднять, закрепить на коньке и верхней обвязке.

Сборка

По предложенному алгоритму собираем элементы из металлического п-образного профиля для гипсокартона, соединяем детали крабом, как на фото ниже.

Краб соединитель для сборки металлокаркаса теплицы

Как выполнить соединение металлического профиля

Нарезаем профиль в размер, согласно чертежу, на ровной площадке собираем торцы.

Собранный торец для теплицы из металлокаркаса

Между вертикальными стойками расстояние 900-100мм, но не более 1200 мм

Устанавливаем торцевые узлы на фундамент, проверяем геометрию, крепим на уголки и длинные саморезы. По такой же схеме изготавливаем бока, крышу, устанавливаем по месту, делаем соединение.

Соединение секций металлокаркаса для дачной теплицы

Как правильно соединять перпендикулярные детали из металлического профиля

Проверяем металлическую конструкцию на прочность, при необходимости внутри укрепляем диагональными вставками либо добавляем поперечников.

Каркас дачной теплицы из профильной металлической трубы

Конструкция теплицы из поликарбоната на металлическом каркасе укрепляется дополнительными поперечными деталями

Осталось обшить металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет, без дополнительных вложений. Так же предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля для гипсокартона своими руками, на видео поэтапный процесс.
