Дерево – это самый древний с точки зрения его обработки и внедрения в человеческую жизнь материал. Именно из дерева люди собирали свои первые жилища, инструменты и т.д.

Такое внимание к дереву еще из древних времен совершенно оправдано, ведь оно сочетает в себе отличные прочностные качества, а также неплохую долговечность и способность к обработке без наличия мощных инструментов.

Самодельный фрезерный станок из фанеры

Самодельный фрезерный станок из фанеры

Однако сейчас все же деревообработка ведется с помощью специализированного оборудования, так как оно позволяет существенно сократить сроки рабочих процессов. Мы же сейчас рассмотрим едва ли не самый популярный агрегат, что выполняет деревообрабатывающие функции – фрезерный станок.

1 Общая информация

Деревообрабатывающие станки не обязательно должны быть фрезеровочными. Это могут быть также мини-станки, станки вертикально-сверлильные и т.д.

Но именно считается самым популярным и функциональным. И стоит заметить, что такое мнение в обществе сформировалось не без причины.

Если сверлильный станок может выполнять довольно примитивные деревообрабатывающие функции (сделать отверстие в доске, зенкеровать, растачивать и т.д.), то фрезеровка дает человеку куда больший простор для фантазии.

Фрезеровка – это рабочий процесс, который можно выполнить и своими руками. Здесь важно наличие только необходимого инструмента. В качестве инструмента используется фрезерный станок. Он состоит из движка, что вращает шпиндель с насадкой. Насадку можно подбирать индивидуально.

В качестве насадок используют фрезы. Фрезы могут быть сами разнообразными. От изделий, что практически повторяют форму обычного сверла, до фигурных трехуровневых насадок, которые позволяют вытачивать в элементах декоративные планки и фигурные вырезы.

Горизонтальный фрезерный станок сделанный своими руками

Горизонтальный фрезерный станок сделанный своими руками

Деревообрабатывающие агрегаты фрезерного типа широко применяются в работе слесарей, сборщиков и конструкторов мебели и т.д. Да и в быту от такого инструмента пользы будет очень много. Ведь с его помощью можно своими руками сделать:

  • пазы на досках;
  • просверлить отверстия в нужном месте;
  • проточить планки с любой из сторон;
  • вырезать фигурный узор;
  • подготовить плинтуса, доски, пластиковые пластины и другие подобные материалы для сборки из них строительных и бытовых конструкций.

Причем мы указали только самые популярные и востребованные работы, на самом же деле с помощью правильно подобранной фрезы можно вести изготовление практических любых конструкций из дерева.

Главное, чтобы у вас хватило фантазии для создания интересной и полезной задумки.

В конце концов, мини фрезерный станок, равно как и другие деревообрабатывающие инструменты, существенно экономит ваше время. С его помощью в доске любой прочности и толщины можно сделать несколько пазов меньше чем за минуту. А с ручными инструментами даже опытный мастер будет возиться гораздо дольше.

Читайте также: «» и «».

1.1 Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

Горизонтальный копировально-фрезерный станок по дереву

Горизонтальный копировально-фрезерный станок по дереву

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Проблема станков с ЧПУ в их довольно высокой цене. Если вас интересует возможность сборки самодельного фрезерного станка по дереву своими руками, то монтаж на него еще и рабочего ЧПУ мы вам проводить не рекомендуем.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

Читайте также: ?

2 Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

Станок с ЧПУ из деревянных досок своими руками без стола

Станок с ЧПУ из деревянных досок своими руками без стола

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

  • схема с применением готового ручного фрезера;
  • схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка. На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Читайте также: .

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Подвижный привод для фрезерного станка с ЧПУ

Подвижный привод для фрезерного станка с ЧПУ

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

Читайте также: «».

2.1 Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

  • стола;
  • подставок;
  • креплений;
  • рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);
  • планки для регуляции рабочего движения;
  • элемента для манипуляций с фрезой;
  • дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Читайте также: .

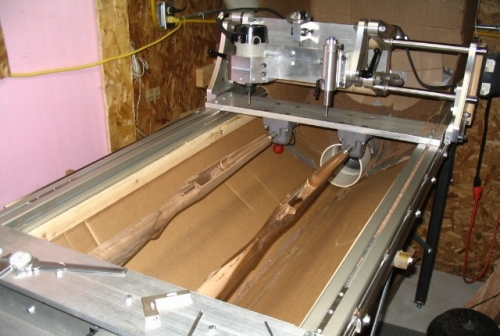

Копировально-фрезерный станок с рамой из дерева

Копировально-фрезерный станок с рамой из дерева

Рабочий механизм покупают отдельно. Для манипуляций с фрезой проще всего прикупить старый автомобильный домкрат. Он позволяет регулировать уровень фрезы очень точно. Ну а к дополнительным элементам относят стальные пластины, планки, болты, гайки, шайбы, направляющие для скольжения креплений и т.д.

Читайте также: ?

2.2 Сборка устройства

Сборка начинается с обработки стола. После формирования его основной конструкции нужно прорезать в определенном месте отверстие, через которое затем будут выводить фрезу.

Ручной рабочий механизм крепят под стол, подводя к отверстию только насадку фрезы. Его фиксируют планками из досок, а снизу устанавливают домкрат. При вращении домкрата он будет поднимать или опускать фрезу на нужное расстояние.

На сам стол устанавливают ограничители движения, прикрепляя их болтами гайками. На боковую часть выводят переключатель для удобства работы.

2.3 Обзор конструкции самодельного фрезерного станка (видео)

  »


Источник: http://ostanke.ru/frezernye/stanok-svoimi-rukami.html
